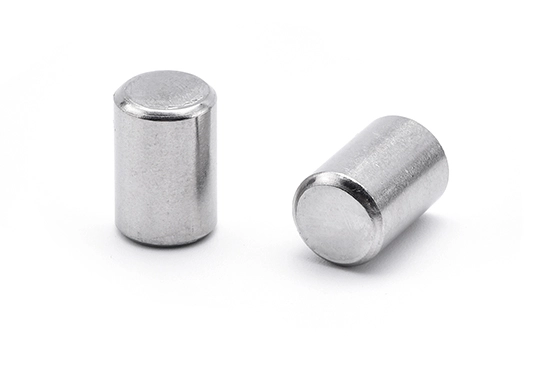

Pino de Cilindro de Precisão

Um pino cilíndrico de precisão, comumente chamado de pino de guia, é um tipo de fixador usado principalmente para localizar componentes em relação uns aos outros e manter um alinhamento preciso entre eles. Esses pinos são cilíndricos e usinados com precisão para ter tolerâncias estreitas, tornando-os essenciais em aplicações de engenharia de alta precisão.

Padrões e Especificações de Pinos Cilíndricos de Precisão

DIN 6325: Um padrão internacional amplamente reconhecido para pinos cilíndricos de precisão que especifica dimensões, tolerâncias e propriedades do material, incluindo tolerâncias de diâmetro e comprimento como H6 ou H7.

ANSI/ASME B18.8.2: Um padrão americano que detalha dimensões e tolerâncias para pinos cilíndricos, garantindo uniformidade e compatibilidade em aplicações norte-americanas. Abrange diferentes tipos de pinos e suas medidas específicas.

ISO 2338: Um padrão internacional que descreve as dimensões e tolerâncias para pinos cilíndricos, garantindo consistência global e intercambiabilidade em aplicações de precisão.

Materiais e Acabamentos: Pinos cilíndricos de precisão são normalmente feitos de aço de alto carbono, aço inoxidável ou outras ligas duráveis. Podem passar por tratamentos de superfície como revestimento ou retificação para melhorar propriedades como resistência à corrosão e suavidade.

Classes de Tolerância: Classes de tolerância, como H6 e H7, indicam a precisão dos pinos. Por exemplo, H7 oferece uma tolerância mais apertada em comparação com H6, garantindo maior precisão para aplicações exigentes.

Especificações do Pino de Cilindro de Precisão

Diâmetro nominal (d)
d^①	m6	Valor máximo
		Valor mínimo
	h8	Valor máximo
		Valor mínimo
c	≈
Mil peças de aço pesam ≈ kg

Diâmetro nominal(d)
d^①	m6	Valor máximo
		Valor mínimo
	h8	Valor máximo
		Valor mínimo
c	≈
Mil peças de aço pesam ≈ kg
①, Outras tolerâncias estão sujeitas a acordo entre o fornecedor e o comprador.

Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
-	-	-	-	-	-	-	-	-	-

Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
-	-	-	-	-	-	-	-	-	-
