Name: Arruela de latão
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

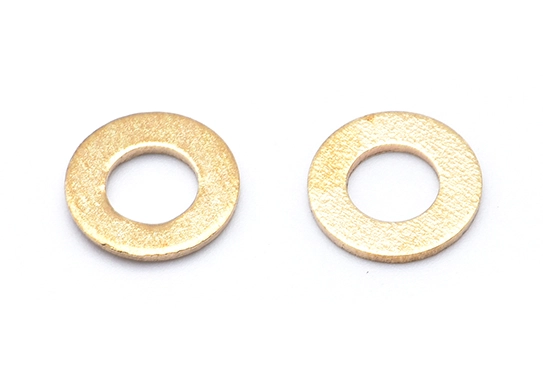

Arruela de latão

Uma arruela de latão é um disco pequeno e plano com um furo, normalmente usado em diversas aplicações para distribuir a carga de um fixador rosqueado, como um perno ou parafuso. Feitas de latão, essas arruelas são escolhidas por suas propriedades distintas, incluindo boa resistência à corrosão, excelente condutividade e uma aparência decorativa. O latão, uma liga de cobre e zinco, oferece um material mais macio em comparação com o aço ou aço inoxidável, o que o torna ideal para aplicações onde prevenir danos às peças montadas é crucial.

Especificações de Arruela de Latão

Especificação
M	Especificações correspondentes do parafuso
d	Valor mínimo = nominal
	Valor máximo
d_c	Valor máximo = nominal
	Valor mínimo
h	Valor nominal
	Valor máximo
	Valor mínimo
Peso por mil peças (aço) ≈ kg

Especificação
M	Especificações correspondentes do parafuso
d	Valor mínimo = nominal
	Valor máximo
d_c	Valor máximo = nominal
	Valor mínimo
h	Valor nominal
	Valor máximo
	Valor mínimo
Peso por mil peças (aço) ≈ kg

Especificação
M	Especificações correspondentes do parafuso
d	Valor mínimo = nominal
	Valor máximo
d_c	Valor máximo = nominal
	Valor mínimo
h	Valor nominal
	Valor máximo
	Valor mínimo
Peso por mil peças (aço) ≈ kg

Especificação
M	Especificações correspondentes do parafuso
d	Valor mínimo = nominal
	Valor máximo
d_c	Valor máximo = nominal
	Valor mínimo
h	Valor nominal
	Valor máximo
	Valor mínimo
Peso por mil peças (aço) ≈ kg

Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
3.7	4.2	4.7	5.7	5.7	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
76.8	83.6	90.6	90.6	96.6	103.6	103.6	108.6	108.6	113.6	118.6	123.4	133.4	138.4	143.4	158.4
7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
98	104	109	114	119	124	129	134	139	144	149	155	165
98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
165	175	180	185	200	210	220	220	230	240	250	250	250
163.4	173.4	178.4	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
12	14	14	14	14	16	16	16	16	18	18	18	18
13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910
①, No padrão original, o valor mínimo de dc correspondente a Φ119 é 188,15, mas o desvio correspondente aqui deve ser 1,85 mm, ou seja, o valor mínimo real é 200-1,85=198,15 mm. (A norma DIN522 estipula que, quando h é inferior a 4 e o grau do produto é A, a tolerância dimensional de d2 é h15, e quando dc é 200 mm, o desvio correspondente é 1,85 mm). ②, Materiais: 1) Aço: Grau de dureza 140HV, dureza HV140-250; Grau de dureza 200HV, dureza HV200-250 2) Aço inoxidável: Grau de dureza 140HV, dureza HV140-250; Grau de dureza 200HV, dureza HV200-250; Grupos de aço inoxidável A2 e A4, F1, C1 e C4 3) Arruelas podem ser fabricadas em metais não ferrosos ou outros materiais, mediante acordo 4) Quando h não excede 0,5 mm, o grau de dureza é HV 2, e quando h excede 0,5 mm, o grau de dureza é HV 10. (Ver condições técnicas originais)
