parafuso borboleta

Name: parafuso borboleta
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

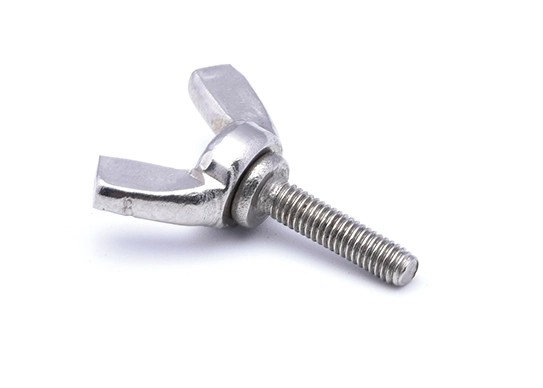

Um parafuso borboleta, também conhecido como parafuso de asa ou parafuso de polegar, é um tipo de fixador que apresenta duas grandes projeções semelhantes a asas em sua cabeça, permitindo o aperto manual fácil sem a necessidade de ferramentas. Este design facilita ajustes rápidos e frequentes, tornando os parafusos borboleta particularmente úteis em aplicações onde os componentes precisam ser montados ou ajustados com frequência e facilidade.

Solicitar Orçamento 

Principais Características do Parafuso Borboleta

Facilidade de Uso: As asas proeminentes proporcionam uma pegada segura para apertar ou soltar o parafuso manualmente, ideal para trocas ou ajustes rápidos.
Material: Geralmente fabricado em metais como aço inoxidável, latão ou plástico, dependendo da resistência necessária e da resistência à corrosão.
Variabilidade de Design: Os parafusos borboleta estão disponíveis em vários tamanhos e padrões de rosca para se adequar a diferentes materiais e espessuras.

Especificações do Parafuso Borboleta

Tamanho da rosca d
P	Passo
d₂	Máximo
d₂	Mínimo
d₃	Máximo
d₃	Mínimo
e	Máximo
e	Mínimo
g	Máximo
g	Mínimo
G	Máximo
G	Mínimo
h	Máximo
h	Mínimo
m	Máximo
m	Mínimo
a	Máximo
r₁	≈
r₂	≈
r₃	≈
r₄	≈
①, Material: a) Forjável ferro fundido GT: GTS ou GTW é determinado pelo fabricante; b) Aço St: Forjamento ou trabalho a frio é determinado pelo fabricante; c) Liga cobre-zinco CuZn: Liga forjável ou liga fundida é determinada pelo fabricante; d) Aço inoxidável austenítico A: O grau é determinado pelo fabricante

M4	M5	M6	M8	M10	M12	M16	M20	M24
0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
8	11	13	16	20	23	29	35	44
6	8	10	13	17	20	26	32	41
7	9	11	12.5	16.5	19.5	23	29	37.5
5.5	7.5	9	10.5	14.5	17.5	21	27	35
20	26	33	39	51	65	73	90	110
18	24	30	36	48	62	70	86	106
1.9	2.3	2.3	2.8	4.4	4.9	6.4	6.9	9.4
1.1	1.5	1.5	2	3.6	4.1	5.6	6.1	8.6
2.3	2.8	3.3	4.4	5.4	6.4	7.5	8	10.5
1.7	2.3	2.7	3.6	4.6	5.6	6.5	7	9.5
10.5	13	17	20	25	33.5	37.5	46.5	56.5
8.5	11	15	18	23	31	35	44	53.5
4.6	6.5	8	10	12	14	17	21	25
3.2	4	5	6.5	8	10	13	16	20
2.1	2.4	3	4	4.5	5.3	6	7.5	9
3	4	5	6	8	10	11	14	18
/	/	/	/	1	1	1.2	1.6	2.5
0.5	1	1	1	1.2	1.2	1.6	2	2.5
2	2.5	3	3	5	6	7	8	9
